Cum alegi un osciloscop digital pentru laborator în construcții și instalații?

Într-un laborator de construcții și instalații electrice, măsurătorile corecte fac diferența între o lucrare verificată și o problemă care reapare după punerea în funcțiune. Multimetrul îți arată valori punctuale, dar nu îți spune cum evoluează semnalul în timp. Dacă vrei să vezi vârfuri de tensiune la pornirea unui motor, zgomot pe o linie de comandă sau instabilitatea unui invertor fotovoltaic, ai nevoie de un osciloscop.

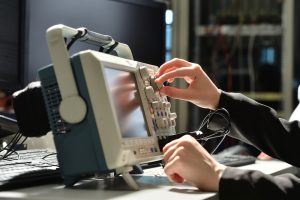

Un osciloscop digital îți permite să vizualizezi forma de undă, să măsori parametri în timp real și să salvezi datele pentru analiză ulterioară. Ghidul următor te ajută să alegi echipamentul potrivit pentru laboratorul tău, fie că ești pasionat de proiecte DIY, electrician autorizat sau lucrezi într-o firmă de instalații, școală tehnică, universitate sau ai un PFA.

1. Definește exact ce vrei să măsori

Înainte să compari modele și specificații, clarifică aplicațiile reale din laboratorul tău.

Răspunde concret la câteva întrebări:

1. Ce tip de semnale măsori cel mai des: 50 Hz din rețea, semnale PWM din invertoare, comunicații seriale, semnale de la senzori?
2. Lucrezi cu tensiuni mici (5–24 V) sau direct în tablouri electrice trifazate?
3. Ai nevoie să analizezi fenomene rare, intermitente?

De exemplu, dacă verifici tablouri electrice în clădiri rezidențiale, te interesează forma de undă a tensiunii, eventual armonicile și dezechilibrele între faze. Dacă lucrezi cu sisteme HVAC sau pompe controlate prin variatoare de frecvență, trebuie să analizezi semnale PWM și tranzienți rapizi. În automatizări industriale, vei urmări linii RS-485 sau CAN și sincronizarea semnalelor.

Notează aceste aplicații. Ele îți vor ghida toate deciziile tehnice.

2. Stabilește lățimea de bandă și rata de eșantionare

Lățimea de bandă (MHz)

Lățimea de bandă indică frecvența maximă pe care osciloscopul o poate măsura corect. Ca regulă practică, alege o bandă de cel puțin 5 ori mai mare decât frecvența maximă a semnalului analizat.

Pentru utilizare uzuală în instalații electrice:

• 50–100 MHz acoperă aplicații de bază: rețea 50 Hz, circuite de comandă simple, echipamente rezidențiale.
• 100–200 MHz oferă rezervă pentru semnale PWM, comutații rapide și analiză mai detaliată a armonicilor.

Dacă analizezi ieșirea unui invertor fotovoltaic care comută la zeci de kHz, o bandă prea mică îți va „rotunji” semnalul și vei pierde informații relevante.

Rata de eșantionare (GS/s)

Rata de eșantionare arată câte puncte pe secundă captează aparatul. Pentru rezultate stabile, alege o rată de cel puțin 3–4 ori mai mare decât lățimea de bandă.

În majoritatea cazurilor, 1 GS/s reprezintă un punct de plecare solid pentru un laborator tehnic. Dacă urmărești impulsuri foarte scurte sau fenomene tranzitorii, o rată mai mare îți oferă o imagine mai fidelă.

Verifică și cum scade rata de eșantionare atunci când folosești toate canalele simultan. Unele modele reduc performanța în modul 4 canale.

3. Alege numărul de canale și adâncimea memoriei

2 sau 4 canale?

Un model cu 2 canale funcționează bine pentru măsurători simple: intrare vs ieșire, fază vs. neutru, semnal comandă vs. alimentare.

În schimb, 4 canale devin utile dacă:

• analizezi sisteme trifazate (R, S, T + neutru);
• compari mai multe semnale de comandă și feedback;
• verifici comunicații seriale cu mai multe linii.

Pentru firme de instalații sau laboratoare școlare, 4 canale oferă flexibilitate pe termen lung.

Adâncimea memoriei (Mpts)

Adâncimea memoriei determină cât timp poți înregistra semnalul la o rată mare de eșantionare. O memorie de minimum 10 Mpts îți permite să surprinzi fenomene rare, cum ar fi o cădere scurtă de tensiune care apare o dată la câteva minute.

Dacă memoria este mică, aparatul reduce automat rezoluția temporală. Vei vedea semnalul, dar fără detalii fine.

4. Verifică rezoluția verticală și funcțiile de analiză

Rezoluția (8-bit vs 12-bit)

Un osciloscop standard cu 8 biți împarte amplitudinea în 256 de niveluri. Pentru aplicații generale din construcții, acest lucru este suficient.

Dacă lucrezi cu senzori de nivel mic (de exemplu 10–50 mV) într-un mediu cu zgomot electric, un oscilocop digital de 12 biți (4096 niveluri) oferă o diferențiere mai fină a variațiilor.

Funcții utile în laborator

Caută următoarele opțiuni:

1. Trigger avansat (glitch, impuls, rampă) – te ajută să capturezi evenimente scurte sau anormale.
2. Măsurători automate – frecvență, duty cycle, tensiune RMS, ripple.
3. FFT – analiză în domeniul frecvență pentru identificarea armonicilor.
4. Decodare protocoale – RS-232, RS-485, CAN, I2C, SPI, Modbus.

Dacă lucrezi cu sisteme de automatizare, funcția de decodare îți afișează direct datele transmise, fără să interpretezi manual nivelurile logice.

Pentru o imagine tehnică mai amplă asupra modului în care funcționează aceste echipamente, poți consulta explicațiile despre digital storage oscilloscope, disponibile în resursele tehnice de specialitate.

5. Asigură compatibilitatea cu software-ul și exportul datelor

În proiectele profesionale, documentarea măsurătorilor contează. Firmele de construcții, PFA-urile sau instituțiile publice trebuie să păstreze rapoarte și capturi pentru verificări ulterioare.

Verifică dacă osciloscopul oferă:

• port USB pentru salvarea capturilor;
• conectivitate LAN;
• software pentru PC pentru analiză și arhivare.

În laboratoarele școlare sau universitare, posibilitatea de a proiecta imaginea pe un ecran mare și de a salva fișierele pentru cursuri aduce beneficii reale procesului didactic.

Dacă vrei să aprofundezi partea practică de utilizare și configurare, poți citi și ghidul despre cum alegi un osciloscop digital pentru laborator, care explică pașii de bază pentru setări corecte și interpretarea formelor de undă.

6. Nu neglija siguranța și categoria de măsurare

În instalații electrice, siguranța primează. Verifică întotdeauna categoria de măsurare (CAT) a echipamentului și a sondelor.

• CAT II – pentru circuite conectate prin prize.
• CAT III – pentru instalații fixe și tablouri electrice din clădiri.

Pentru lucrări în construcții și distribuție electrică, alege echipamente clasificate minim CAT III. Completează trusa cu:

1. sonde diferențiale pentru măsurători între două puncte aflate la potențiale diferite;
2. sonde x10 de calitate, corect compensate;
3. clești ampermetrici compatibili pentru măsurarea curentului fără întreruperea circuitului.

Respectă normele naționale privind lucrul sub tensiune și utilizează echipament de protecție adecvat. Nu conecta niciodată masa sondei la un punct aflat la potențial periculos fără a verifica schema de împământare.

7. Evaluează ergonomia, fiabilitatea și suportul tehnic

Un laborator eficient nu înseamnă doar specificații bune pe hârtie.

Analizează:

• dimensiunea și rezoluția ecranului;
• lizibilitatea în lumină puternică;
• structura meniului;
• robustețea carcasei.

Dacă lucrezi pe șantier, un model portabil, alimentat la baterie, poate fi util pentru intervenții rapide. Pentru laborator fix, un model de banc oferă stabilitate și confort vizual.

Verifică garanția, disponibilitatea pieselor și accesul la service. Pentru firme și instituții, timpul de nefuncționare al echipamentului generează costuri suplimentare.

8. Stabilește bugetul și planul de implementare

Prețurile variază în funcție de performanță și funcții. În linii generale:

1. Segment entry-level – potrivit pentru învățare și aplicații simple.
2. Segment mediu – echilibru între performanță și cost, potrivit pentru majoritatea firmelor de instalații.
3. Segment avansat – destinat aplicațiilor industriale complexe.

Nu alege doar pe criteriul prețului. Calculează ce înseamnă pentru tine o diagnosticare mai rapidă sau evitarea unei intervenții repetate. Pentru o firmă de instalații, un echipament bine ales reduce timpul petrecut pe teren și crește încrederea clientului în soluția oferită.

După achiziție:

• stabilește o procedură internă de utilizare;
• instruiește personalul;
• verifică periodic calibrarea;
• păstrează accesoriile organizate și protejate.

Alege echipamentul plecând de la aplicațiile tale reale, nu de la specificații impresionante pe hârtie. Compară datele tehnice cu situațiile din laborator, discută cu colegii sau cu un inginer cu experiență și testează, dacă ai posibilitatea, interfața aparatului înainte de achiziție.

Analizează gama disponibilă în magazinele de profil, verifică specificațiile în raport cu pașii de mai sus și investește într-un osciloscop care îți susține activitatea pe termen lung! Un instrument bine ales îți oferă măsurători corecte, intervenții mai rapide și rezultate documentate profesional.
